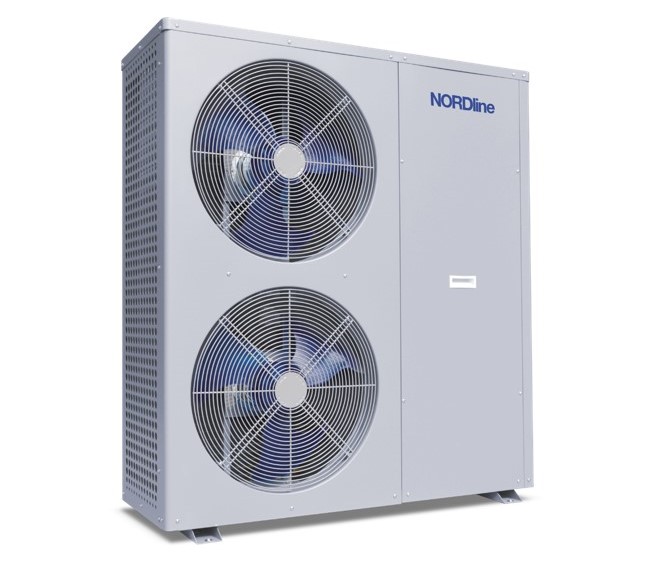

NORDline WWBA 19,5 H-B-S
TEPELNÉ ČERPADLO VZDUCH – VODA WWBA 19,5 H-B-S
Kompaktná jednotka v horizontálnom prevedení slúži na ohrev vykurovacej vody pre podlahové kúrenie a nízkoteplotné vykurovacie systémy. Možnosť riadenia dvoch výstupných teplôt – ovládanie trojcestného ventilu. Pri nízkoteplotných radiátorových systémoch je odporúčaný teplotný spád vykurovacích telies 50/45. Jednotka je určená pre vonkajšiu inštaláciu, je osadená trojfázovým kompresorom HITACHI - scroll. Súčasťou tepelného čerpadla je LCD regulátor.
- WI-FI OVLÁDANIE
- OHREV TÚV
- REŽIM KÚRENIA
- REŽIM CHLADENIE
- VLASTNÁ DIAGNOSTIKA
- EKOLOGICKÉ CHLADIVO R32
Manuál na zaslanie na vyžiadanie: tepelnacerpadla@tefcold.com
| ÚČINNOSŤ (35 °C) | |
|---|---|
| Trieda sezónnej energetickej účinnosti | A++ |
| SCOP (kWh / kWh) | 3,85 |
| Pdesign (kW) | 13,0 |
| Sezónní energetická účinnost vytápění (ns) % | 149 |
| TECHNICKÉ DATA | |
|---|---|
| Teplotní rozsah nasávaného vzduchu | -25 °C až +35 °C |
| Teplotní rozsah topného systému | +15 °C až +60 °C |
| Příruba topné a vratné vody | 1" |
| Objem vyrobené horké vody (15 / 55 °C) | 393 l / h |
| Cirkulační průtok vody | 3 154 m³ / h (ΔT = 5 °C) |
| Ochrana pro zamrznutí topné vody | dvoustupňová ochrana (pro nouzový stav) |
| Tlaková ztráta-topná strana | 40 kPa |
| Objem vody ve výměníku | 2,75 l |
| Provozní tlak topné vody | Min. 0,1 Mpa – Max. 0,6 MPa |
| CHLADÍCÍ OKRUH | |
|---|---|
| Chladivo / množství chladiva | R32 / 2 600 g |
| GWP / přepočet CO2 | 675 / 1,76 t |
| Odtávání | Automatické (manuální) |
| Způsob odtávání | Reverzní chod (horkým chladivem) |
| Ohřev kompresoru a sběrné vany kondenzátu | ANO (instalován topný kabel) |
| Odvod kondenzátu | Otvorem ve spodním krytu |
| Vypínání nízkotlakého presostatu | 0,2 Mpa |
| Vypínání vysokotlakého presostatu | 4,2 Mpa |
| ELEKTRICKÉ ÚDAJE | |
|---|---|
| Napájení | 400 V / 3 PH / 50 Hz |
| Příkon (top. voda 35 °C) | 4,38 kW |
| Max.rozběhový proud (se softstartérem) | 11 A |
| Max.provozní proud (top. voda 35 °C) | 7,76 A |
| Min.jistič (A) | 16C (20B) |
| Počet ventilátorů | 2 |
| Příkon ventilátoru | 2 x 85 W |
| Přívodní vedení pro kompresor (n x mm2) | 5 x 2,5 |
| Kompresor | Hitachi Scroll |
| Elektronická regulace LCD | ano |
| Používaný olej v kompresoru | FV68H |
| MECHANICKÉ ÚDAJE | |
|---|---|
| Výška (mm) | 1285 |
| Šířka (mm) | 1117 |
| Hloubka (mm) | 427 |
| Hmotnost (kg) | 155 / 175 |
| Povrchová úprava | Komaxit |
| Barva | Matná ledově šedá |
| Krytí (EN 60 529) | IPX4 |
| Výměník | Trubkový, materiál Cu |
| HLUČNOST | |
|---|---|
| Akustický tlak - vzdálenost 3 m | 48,8 dB |
| BIVALENTNÍ-POMOCNÝ ZDROJ | |
|---|---|
| Ovládání bivalentního zdroje | ano |
| VÝKONOVÉ ÚDAJE | |
|---|---|
| A12/W35 – výkon / příkon (kW) | 21,2 / 3,82 |
| A12/W35 - COP | 5,55 |
| A7/W35 – výkon / příkon (kW) | 19,1 / 3,96 |
| A7/W35 - COP | 4,82 |
| A7/W45 – výkon / příkon (kW) | 18,47 / 5,37 |
| A7/W45 - COP | 3,44 |
| A2/W35 – výkon / příkon (kW) | 14,1 / 3,78 |
| A2/W35 - COP | 3,73 |
| A2/W45 – výkon / příkon (kW) | 15,32 / 5,29 |
| A2/W45 - COP | 2,9 |
| A-2/W45 – výkon / příkon (kW) | 13,94 / 5,03 |
| A-2/W45 - COP | 2,77 |
| A-7/W35 – výkon / příkon (kW) | 11,59 / 3,95 |
| A-7/W35 - COP | 2,93 |
| A-7/W45 – výkon / příkon (kW) | 12,22 / 4,78 |
| A-7/W45 - COP | 2,56 |
| A-15/W35 – výkon / příkon (kW) | 11,31 / 4,01 |
| A-15/W35 - COP | 2,82 |
